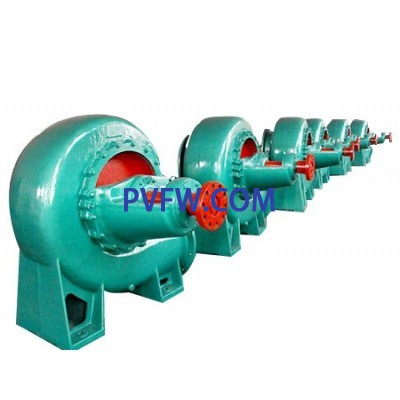

HW系列蜗壳式混流泵

一、概述

　　HW 型蜗壳式混流泵是按国家标准最新系列而设计的高节能产品。其性能指标均达到国际先进水平，省材节能效果显著。　

　　（一）用途

　　HW型混流泵为卧式、单级、单吸、悬臂蜗壳式混流泵，适用于农田排灌、工业、城镇给排水及船坞、码头引水等。

　　（二）特点

　　体积小、重量轻、流量大、效率高，汽蚀性能好，高效区范围宽广而平坦，结构简单，使用管理方法，维修容易。

　　（三）型号说明

　　以250HW—8为例：

　　250—泵进（出）水口直径为250毫米。

　　8—泵总扬长为8米。

　　（四）水泵的传动方式

　　我厂生产的HW型系列混流泵均机（电）两用，其转动方式视各地区动力情况而定，订货时根据原动机的型号（功率、转速）确定水泵的传动方式，以定皮带轮的大小或联轴器的规格。

　　（五）水泵转向：

　　从水泵进水口看叶轮为逆时针方向旋转（即箭头所示的方向旋转）。

　　二、结构及作用说明

　　（一）HW型混流泵由泵体、泵盖、叶轮、泵轴和轴承体等主要零件构成。

　　（二）泵盖是泵与进水管相连的零件，其端面与叶轮之间留有规定的轴向端面间隙（在消除轴承轴向活

　　动间隙以后，保持规定的轴向间隙）。间隙过小产生摩擦，过大则会导致泵内压力水回流，使泵的效率

　　降低，通过增减调整纸垫达到规定的要求的间隙。

　　（三）密封装置是由填料函、水封函、填料压盖和铅粉（或油浸）石棉盘根组成。其作用有：

 　　1、荼时防止空气吸入泵内，起密封作用。

 　　2、抽水时防止水从泵内过多的沿轴大量流出。

　　（四）轴套用来保护轴不使它与填料直接摩擦，若长期使用中发现轴套磨损过多，可换轴套。

　　（五）水泵轴的两个支承是轴承体内的轴承，轴承体内存有适量润滑脂以润滑轴承。

　　（六）轴上的挡水圈可防止水沿泵流入轴承体内，从而保护轴承，延长使用寿命。
